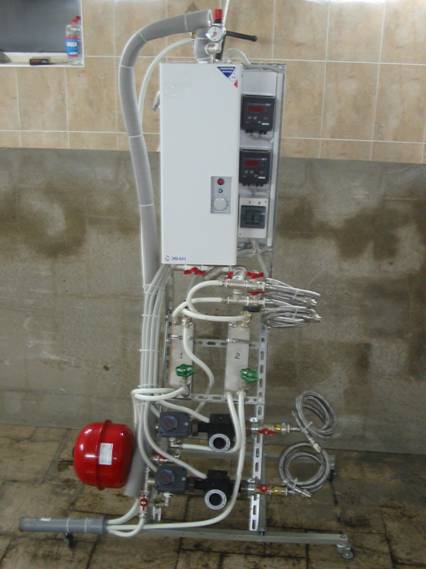

Станция терморегулирования на
две зоны СТ-2. (Для вальцев)
Собственное производство. С функцией охлаждения, как на фото или без.
|
Наименование параметров |
Величина |
|
Количество зон терморегулирования |
2 |
|
Теплоноситель |
Вода, или смесь воды с этилен-гликолем в пропорции 1:1. |
|
Расход охлаждающей воды, при опции охлаждения, м3/ч, не более |
22 |
|
Производительность насоса, м3/ч, максимальная |
25…..40 |
|
Напор, м. |
14 |
|
Рабочая температура теплоносителя, град С. |
20……92°С |
|
Максимально допустимая температура теплоносителя, град С. |
110 |
|
Мощность трехскоростных эл.двигателей циркуляционных насосов, Вт. |
32/50/65 х 2 шт. |
|
Количество циркуляционных насосов |
2 |
|
Мощность эл.нагревателей, кВт. (В зависимости от типа вальцев) |
15; 30; или 36 кВт. |
|
Суммарная мощность станции, кВт. (В зависимости от типа вальцев) |
16; 31, или 37 кВт. |
|
Напряжение питания пятипроводное с глухозаземленной нейтралью, В. |
380 |
|
Частота, Гц. |
50 |
|
Габаритные размеры: |
|
|
Ширина, мм. |
800 |
|
Глубина, мм. |
650 |
|
Высота, мм. (При опции охлаждения) |
1700 (1850) |
|
Масса, кг |
~ 80 |
При заказе станции необходимо уточнить:
- Количество зон терморегулирования.
- Количество потребителей и их наименования, т.е. от одной станции могут питаться несколько потребителей.
- Максимальная температура.
- Необходимость принудительного охлаждения .
- Присоединительные размеры, Ду., какая резьба внутренняя или наружная, расстояние от станции до потребителя. По умолчанию Ду15 наружная.
Цена СТ-2- 15 кВт.– 130.000=00 рублей с НДС. (Для вальцев ПД 320 160/160)
Цена СТ-2- 30 кВт.– 135.000=00 рублей с НДС. (Для вальцев ПД 630 315/315)
Цена СТ-2- 36 кВт.– 140.000=00 рублей с НДС.
Опция: Охлаждение
теплоносителя холодной водой через теплообменники. Автоматически включается при
перегреве +40.000=00 рублей с НДС. Заказ
будет выглядеть так: СТ-2-30-ОХЛ.

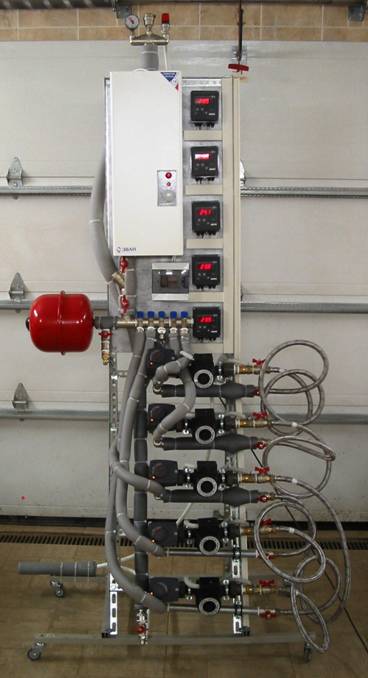

Станция терморегулирования на
три, четыре и пять зон без функции охлаждения.
Нашего производства. На фото СТ-5 (Для каландров)
|
Наименование параметров |
Величина |
|
Количество зон терморегулирования |
5 |
|
Теплоноситель |
Вода, или смесь воды с этилен-гликолем в пропорции 1:1. |
|
Расход охлаждающей воды (при охлаждении), м3/ч., не более. |
Не предусмотрено |
|
Производительность насоса, м3/ч., максимальная. |
25…..40 |
|
Напор, м. |
14 |
|
Рабочая температура теплоносителя, град С. |
20……92°С |
|
Максимально допустимая температура теплоносителя, °С. |
110 |
|
Мощность трехскоростных эл.двигателей циркуляционных насосов, Вт. |
40/55/71 х 5 шт. |
|
Количество циркуляционных насосов |
5 |
|
Напряжение питания циркуляционных насосов |
220В, 50 Гц. |
|
Мощность эл.нагревателей , кВт. |
24 или 36 кВт. |
|
Суммарная мощность станции , кВт. |
24,4 (36,4) |
|
Напряжение питания с глухозаземленной нейтралью, В. |
380 |
|
Частота, Гц. |
50 |
|
Габаритные размеры: |
|
|
в плане, мм. |
800х650 |
|
высота, мм. |
2500 |
|
Масса, кг. |
~ 100 |
При заказе станции необходимо уточнить:
1. Количество зон терморегулирования.
2. Количество потребителей и их наименования.
3. Максимальная температура.
4. Необходимость принудительного охлаждения.
5. Присоединительные размеры, Ду., какая резьба внутренняя или наружная, расстояние от станции до потребителя.
Цена СТ-5-24(36)кВт.– 205.000=00 рублей с НДС.
Опция: Охлаждение
теплоносителя холодной водой через теплообменники. Автоматически включается при
перегреве +100.000=00 рублей с НДС. Заказ
будет выглядеть так: СТ-5-36-ОХЛ.

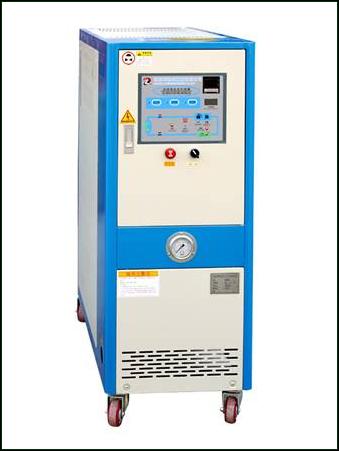

Масляная циркуляционная станция термоконтроля. Китай
Технические характеристики:
|
№ п/п |
Характеристика |
Описание |
|||
|
1 |
|
Модель |
LOS-05 (Сенсор) |
LOS-30 (Сенсор) |
LEOT-50 (Управление PLC) |
|
2 |
|
Электропитание |
380В, 3хх фазный , 50Hz |
||
|
3 |
|
Нагревающий/ охлаждающий материал |
масло |
масло |
масло |
|
|
|
Метод управления |
Компьютерное управление |
PLC |
|
|
4 |
|
Точность температуры |
PID ± 1оС |
||
|
5 |
|
Макс. температура |
200 оС |
300 оС |
|
|
6 |
|
Минимальная температура |
Нормальная температура масла |
Нормальная температура |
|
|
7 |
|
Мощность нагрева |
3 кВт |
15 кВт |
24 кВт (12кВт*2), регулируемая |
|
8 |
Насос |
Тип |
YS-35A |
YS-35D |
UNIT насос |
|
Мощность |
0.37 кВт |
2.2 кВт |
4 кВт |
||
|
Макс. расстояние |
18М |
26М |
32М |
||
|
Макс. поток |
35 л/мин |
190 л/мин |
260 л/мин |
||
|
9 |
|
Метод нагревания |
Прямое нагревание |
||
|
10 |
Труба |
Вход воды |
DN15 (1/2В) |
DN25(1B) |
|
|
Выход воды |
DN15 (1/2В) |
DN25(1B) |
|
||
|
Выход масла |
1/2” |
|
|
||
|
Вход масла |
1/2” |
|
|
||
|
11 |
Температур- ный контроллер |
Модель |
OMRON,точность E5CZ – PID ± 1оС |
||
|
Функция |
Двойное PID регулирование нагревания и охлаждения |
||||
|
Измеритель температуры |
Термоэлектрическая пара |
термоэлектрическая пара |
|||
|
Метод отражения |
Показывает установленное и фактические значение отдельно |
||||
|
Контакты |
Контакты реле |
Контакты реле |
Контакты реле |
||
|
12 |
Устройство тревожной сигнализации |
Аномальная температура |
Срабатывает тревога и циркуляционный насос останавливается когда температура циркулируемого масла выше, чем максимальное допустимое значение |
||
|
Обратная фаза электропитания |
Фаза электропитания проверена и избегайте вращения насоса в обратном направлении |
||||
|
Защита от низкого уровня масла |
Датчик уровня проверяет состояние уровня масла |
||||
|
Перегрузка насоса |
Термоэлектрическое реле защищает от перегрузки насоса |
||||
|
Короткое замыкание |
Воздушный выключатель |
||||
|
|
Доп.функция |
Показывает температуру возвращаемого масла |
|||
|
13 |
|
Метод охлаждения |
Косвенное охлаждение |
||
|
14 |
|
Аномально высокое давление |
Выключатель давления защищает от аномально высокого давления |
||
|
15 |
|
Масляный бак |
|
|
|
|
16 |
|
Охладитель масла |
|
|
|
|
17 |
|
Манометр давления |
§65, макс. 1.5Мпа |
||
|
18 |
|
Размер, мм Дл х Шир х Выс |
830 х 325 х 715 |
1400 х 450 х 1250 |
1400 х 550 х 1200 |
|
19 |
|
Вес |
|
|
|
|
20 |
Цена, рублей с НДС |
275.000=00 |
410.500=00 |
660.000=00 |
|
